Как выбрать реле: понятный и практичный гид для инженера и любителя

Реле — маленький компонент, который делает большие вещи. Оно включает и выключает цепи, изолирует управляющую часть от силовой, обеспечивает безопасность и автоматизацию. Но выбрать правильное реле не так просто: нужно учесть токи, напряжения, природу нагрузки, скорость срабатывания и условия эксплуатации. Здесь нет волшебной формулы, зато есть методический подход, который убережёт вас от ошибок и лишних затрат. Пройдём его шаг за шагом и разберём типичные ситуации на практике.

Что такое реле и зачем оно нужно

В основе реле — устройство, которое замыкает или размыкает электрические контакты в ответ на управляющий сигнал. Бывают реле с механическими контактами и полупроводниковые. Первые подходят для широкого диапазона токов и напряжений, вторые — для быстрого и бесконтактного переключения низковольтных цепей. Важно понимать, что "подключил — и всё заработало" работает не всегда: реле должно выдерживать пусковые токи, коммутационные перенапряжения и условия окружающей среды. На сайте https://www.necspb.com/catalog/rele/ можно получить больше информации о том, как выбрать реле.

Если вы проектируете устройство или собираете бытовой проект, выбор реле — это баланс между надёжностью, ценой и удобством монтажа. Неправильный выбор ведёт к перегоранию контактов, ложным срабатываниям и даже пожару. Поэтому начинаем с классификации.

Типы реле и где их применяют

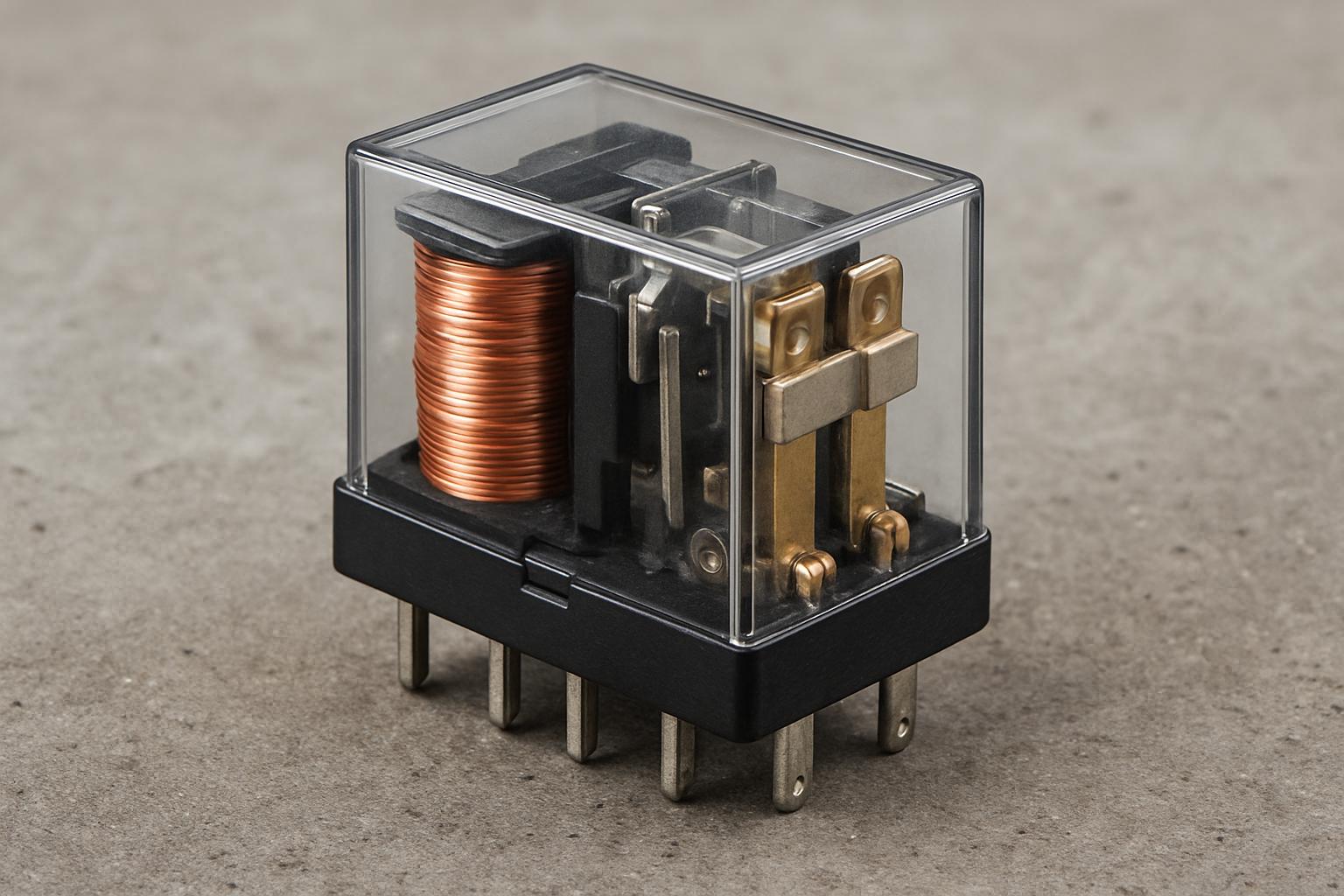

Электромеханические реле (EMR)

Классические реле с подвижным якорем и контактами. Хороши для коммутации переменного и постоянного тока, выдерживают высокие пусковые токи. Преимущество — низкое сопротивление замкнутого контакта и очевидная механика. Минусы — износ контактов, шум при срабатывании и ограниченная скорость.

Герконовые реле

Герконы — это стеклянные трубки с герметичными контактами, управляемые магнитным полем. Малые размеры и высокая скорость делают их подходящими для измерительных приборов и телекоммуникаций. Но они малоэффективны при больших токах и индуктивных нагрузках.

Твердотельные реле (SSR)

Коммутируют с помощью полупроводников — триаков, MOSFET или IGBT. Бесконтактная конструкция обеспечивает долгий срок службы и высокую скорость. Подходят для быстрого включения/выключения, частотного управления и шумных сред. Ограничения: падение напряжения, выделение тепла и сложность коммутации постоянного тока у некоторых решений.

Фиксирующие (latching) и импульсные реле

Фиксирующие реле сохраняют своё состояние без постоянного питания катушки. Экономят энергию, удобны в интерфейсных решениях. Импульсные реле переключаются каждым импульсом управляющего сигнала — удобно для простых систем дистанционного управления.

Специальные реле: силовые, автомобильные, временные

Силовые рассчитаны на сотни ампер и высокие напряжения. Автомобильные — выдерживают вибрацию, перепады температуры и электромагнитные помехи. Временные добавляют задержку при срабатывании или выключении — полезно для защитных схем и последовательного управления.

Ключевые параметры при выборе

Вот список параметров, которые смотрят в первую очередь. Не пренебрегайте каждым — упуск одного достаточно, чтобы реле не выдержало условия работы.

• Коммутационные ток и напряжение: номинальный и максимальный ток, а также рабочее напряжение цепи.
• Тип нагрузки: резистивная, индуктивная, ёмкостная, полупроводниковая. Индуктивные и ёмкостные нагрузки требуют запаса по току и защитных схем.
• Пусковой (inrush) ток: у двигателей и ламп он может быть в несколько раз выше номинала. Реле должно выдержать этот пик.
• Контактная конфигурация: SPST, SPDT, DPDT и т.д. Выберите конфигурацию, соответствующую логике управления и необходимости переключения нескольких цепей.
• Время срабатывания и отпускания: важно для быстродействующих систем и синхронизации.
• Ресурс: механический и электрический ресурс в циклах. Для промышленной техники выбирайте модели с большим электрическим ресурсом при заданном токе.
• Напряжение катушки или управляющий уровень: постоянный или переменный, диапазон, потребляемая мощность катушки.
• Изоляция и пробивное напряжение: важны при разделении сигнальных и силовых цепей.
• Температурный диапазон, влагозащита, виброустойчивость: выбирайте исполнение под реальные условия.
• Форма монтажа: печатная плата, панель, DIN-рейка, проводное исполнение.

Таблица: краткое сравнение типов реле

Пошаговый алгоритм выбора реле

Ниже — конкретная последовательность действий. Следуйте ей, и риск ошибки снизится значительно.

1. Определите природу нагрузки: резистивная, индуктивная или ёмкостная. Это влияет на запас по току и выбор контактного материала.
2. Рассчитайте постоянный рабочий и пусковой ток. Для двигателя или ламп используйте коэффициент пускового тока 2–10 в зависимости от типа нагрузки.
3. Выберите контактную конфигурацию и количество каналов. Подумайте, требуется ли переключение нескольких цепей одновременно.
4. Определите рабочее напряжение и уровень изоляции между обмоткой и контактами. Для безопасных дистанций в высоковольтных схемах используйте соответствующие классы напряжения.
5. Подберите реле с запасом по току и ресурсом. Лучше взять модель с номиналом выше расчетного, чем доводить её до предела.
6. Учитывайте условия монтажа: вибрация, температура, доступ к вентиляции. При высокой температуре снижайте допустимый ток.
7. Продумайте защиту: TVS, RC-сети, варисторы, диоды для обмотки. Эти элементы продлят срок службы контактов и защитят управляющую электронику.
8. Проверьте размеры, посадочные места, совместимость с платой или корпусом.
9. Протестируйте выбранное реле в стендовых испытаниях с реальной нагрузкой перед массовой сборкой.

Практические нюансы и частые ошибки

Многие ошибки происходят из-за невнимательности к деталям. Вот распространённые проблемы и как их избежать.

• Игнорирование пусковых токов. Решение: измерьте или оцените пусковой ток и добавьте запас по току.
• Выбор реле только по напряжению катушки, а не по потребляемой мощности. Решение: проверьте потребляемую мощность и убедитесь, что драйвер справится.
• Неиспользование защит при коммутации индуктивных нагрузок. Решение: ставьте RC-цепи, диоды или варисторы в зависимости от типа тока.
• Неправильный выбор контактного материала. Решение: для частых переключений и низких токов выбирайте сплавы с низким износом, для больших токов — серебросодержащие контакты.
• Установка реле в плохой вентиляции. Решение: обеспечьте охлаждение для твердотельных реле и учтите снижение номинала при повышенной температуре.

Таблица: методы защиты при коммутации

Рекомендации по покупке и проверке

Не экономьте на проверке. Скачайте datasheet, прочитайте разделы про электрические характеристики и условия испытаний. Проверьте, какой запас даёт производитель — номинал часто указан при определённом температурном режиме и числе циклов. Обратите внимание на сертификаты: CE, UL, IEC — они важны для промышленного применения.

Запрашивайте образцы и проводите испытания в условиях, близких к реальным. Замерьте нагрев, проверьте устойчивость к помехам и механическую фиксацию. Если реле устанавливается в автомобиль, обязательно убедитесь в виброустойчивости и наличии защиты от электростатических разрядов.

Примеры выбора для типичных задач

Конкретика помогает лучше понять процесс. Ниже три типичных примера и краткие рекомендации.

• Бытовая техника, управление мотор-насосом 230 В: используйте силовое электромеханическое реле или твердотельное реле с запасом по току не менее 2–3× пускового. Добавьте варистор и селектор пускового тока. Выберите контакты серебросодержащие для устойчивости к искрению.
• Сигнализация и низковольтные цепи: геркон или маломощное EMR под 12 В подойдёт для низких токов. Для частых переключений лучше SSR или геркон с высокой частотой срабатываний.
• Управление силовой нагрузкой в промышленности: выбирайте реле с указанием электрического ресурса при требуемом токе. Предпочтительны силовые реле или мощные твердотельные решения, с обязательной схемой защиты от перенапряжений.

Заключение

Выбор реле — это набор последовательных решений: понять нагрузку, измерить токи, учесть условия эксплуатации, подобрать тип и предохранительные схемы, проверить в реальных условиях. Небольшой запас по параметрам и дополнительные защитные элементы часто обходятся дешевле, чем замена оборудования и ремонт после отказа. Подходите к выбору системно, изучайте datasheet и тестируйте образцы — так вы получите надёжное и безопасное решение для вашего проекта.
